ケースレーKickStartソフトウェア
ケースレーKickStartソフトウェア
KickStartソフトウェアで測定を高速化しましょう。KickStartはデバイスについて知る必要のあるものを簡略化するので、箱から機器を出してデバイスで実際のデータを取り込むのに数分しかかかりません。KickStartはデータを即時にプロットして、読み値テーブルのデータの統計概要をすぐに提供するので、解析結果を素早く集めて、デバイス開発の次の段階に進むために必要な決定をすぐに下すことができます。このソフトウェアは、テストの素早い複製と、便利なエクスポート機能を使用して結果の比較をすることでテスト時間の節約につながります。KickStartの使用により、テスト結果の解釈に集中できるので、チームは革新的な目標を達成することができます。
ケースレーKickStartソフトウェア
専門的な知識がなくても複数の機器からの自動データ収集
特長
- PCディスクにストリームされた何百万の読み値を収集して安全にアーカイブ
- 複数の機器で個別にまたは同時にテストを実行可能
データを素早く視覚化するシンプルなツール
特長
- 大きなデータ表示画面
- 一つのウィンドウで複数のテストの情報にアクセス可能
- マーカーで興味深いデータをハイライト
- 複数のテストのデータを一つのプロットで比較
素早く簡単なテスト複製、シェア、結果
特長
- シミュレートされた機器を使用してテストを設定し、実際の機器が使用可能になったら切り替え可能
- KickStartプロジェクトでテスト設定を保存して、テスト文書用にデータと共にエクスポート可能
- データをCSV形式でエクスポート
- 画像形式でグラフをエクスポート
サポートされる機器
| 機器の種類 | 型名 | Kickstart App |
|---|---|---|
| データ取り込みユニット | DAQ6510型、DMM6500型、2700型、2701型、2750型 | データ・ロガー |
| SMU機器 | 2450型、2460型、2461型、2400型、2401型、2410型、2420型、2425型、2430型、2440型、2601B型、2602B型、2604B型、2611B型、2612B型、2614B型、2634B型、2635B型、2636B型、6430型 | I-Vキャラクタライザ |
| DMM | DMM6500型、DMM7510型、DAQ6510型、2700型、2701型、2750型 | 精密DMM |
| 電源 | 2280S型、2281S型（電源モードのみ） | 電源 |
データ・ロガー
特長
- マルチチャンネルのデータ取り込みを素早く設定可能
- 何百万の読み値を直接PCディスク・メディアにストリームして安全にデータ・アーカイブ
- テストの実行中であっても、レポートや追加の分析用にすぐに使用できるフォーマットでデータをエクスポート
電源
特長
- メイン閲覧画面で主要な測定機器のデータを表示しながらバイアス電圧制御と電流制限へ簡単にアクセス

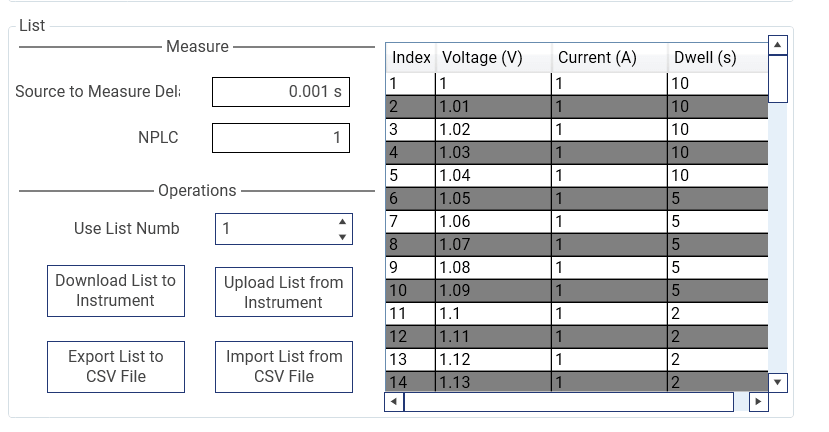

- 消費電流のモニタリングや負荷電流の安定性の監視など、テストを自動化するためのリスト・スイープを設定可能
6517B型エレクトロメータによる高抵抗測定のサポート – 30日間の無償試用
オプションのKickStart用高抵抗測定アプリケーション（HRMA）は、ケースレーの6517B型エレクトロメータ／高抵抗メータで使用します。6517B型および8009型抵抗テスト・フィクスチャは、絶縁体の体積／表面抵抗率測定における検査標準としての役割を果たしています。これらのツールを組み合わせることで、最高10 18 Ω（最高1,000V）の抵抗を測定できます。
KickStart高抵抗測定オプションを使用することで、さまざまな測定が効率化されます。
- ASTM D257規格に準拠したテストにより、材料の抵抗率を正確に特定できる
- ステップ応答テストを実施することで、材料の時間定数に即した適切な帯電時間を特定できる
- オプションのプローブ（6517-TP型および6517-RH型）を使用することで、環境の温度および相対湿度によって変化する抵抗率の観測が可能
- 極性反転法を使用することで、固有バックグランド電流を排除できるため、高確度な抵抗率測定が可能
KickStart高抵抗測定アプリケーションを使用するには、ライセンスが必要です。30日間の無償試用版、またはフローティング・ライセンス（KICKSTARTFL-HRMA）をご利用になれます。このライセンスはKickStartバージョン1.9.7または1.9.8でご利用いただけます。このアプリは現在KickStart 2.0でご利用いただけません。フローティング・ライセンスでは、使用権を持つユーザが異なるPCへのライセンスの移動を管理できます。
| KickStart Instrument Control Software Quick Start Guide KickStart simplifies what you need to know about the instrument so that in just minutes you can take the instrument out of the box and get real data on your device. By plotting data immediately and offering quick statistical summaries of the data in the… 部品番号: KKS-903-02C | 主要ユーザ | |
| Breakdown and Leakage Current Measurements on High Voltage Semiconductor Devices 2470型ソースメータ（SMU）とKickStartソフトウェアを使用した高電圧半導体デバイスのブレークダウン及びリーク電流測定ケースレーは、ハイパワー半導体デバイスのテストでは、長い歴史と多くのノウハウを持っております。最近、2470型1100Vグラフィカル・ソースメータを発売し、SiC及びGaNデバイス・テストにおける困難な測定に対応します。このアプリケーションノートでは、2470型ソースメータ及びKickStartソフトウェアを使用した、高電圧半導体デバイス試験のためのアプリケーションをご紹介します。 部品番号: 1KW-61601-0 | アプリケーション・ノート | 22 Aug 2019 |
| KickStart Instrument Control Software Datasheet 部品番号: 1KZ-60965-3 | データシート |
| KickStart Instrument Control Software Version 2.1.1 (Windows 10, 8, 7 compatible) """KickStart Software for the PC enables quick test setup and data visualization when using one or more instruments. Key Features• Save time by automating data collection of millions of readings.• Set up a multi-instrument test with the ability to… 部品番号: KICKSTART-2.1.1 | Application | |
| KickStart Quick Start Guide KickStart Instrument Control Software lets you start making measurements in minutes without complex…KickStart Instrument Control Software lets you start making measurements in minutes without complex instrument programming. KickStart allows you to do I-V characterization, data acquisition and logging, and power supply control on a variety of Keithley… 部品番号: KKS-903-01H | Primary User | |
| Breakdown and Leakage Current Measurements on High Voltage Semiconductor Devices Using the Keithley 2470 SourceMeter® Source Measure Unit (SMU) Instrument and KickStart SoftwareKeithley has long had a strong presence in high power semiconductor device test. Most recently, Keithley introduced the 2470 1.1 kV Graphical SourceMeter® Source Measure Unit to address challenging measurements for SiC and GaN device testing. This… 部品番号: 1KW-61601-0 | Application Note | 22 Aug 2019 |
| KickStart 1.9 Quick Start Guide KickStart 1.8 Quick Start Guide
This guide contains basic instructions for the KickStart software. This version is for users that did not upgrade to KickStart 2.0 and still use KickStart 1.9.8. 部品番号: KKS-903-01E | Primary User | |
| KickStart Instrument Control Software Datasheet 部品番号: 1KW-60965-4 | データシート | |
| KickStart Instrument Control Software Version 2.1.0 (Windows 10, 8, 7 compatible) """KickStart Software for the PC enables quick test setup and data visualization when using one or more instruments. Key Features? Save time by automating data collection of millions of readings.? Set up a multi-instrument test with the ability to… 部品番号: KICKSTART-2.1.0 | Application | |
| Kickstart 2.x.x Software License Installation Process If you ordered KICKSTARTFL-BASE that is used with the Kickstart 2.0 or higher software application. If you ordered KICKSTARTFL-HRMA that is used with Kickstart 1.9 software application> After you place an order for Kickstart 2.xx, you may receive up… | FAQ ID: 772141 | 07 Mar 2019 |
| KickStart version 2.0.0 compatibility with PC operating systems. KickStart version 2.0.0 requires a 64-bit Windows Operating System. This version of KickStart supports Windows 7 and higher. Keithley recommends that you have at least 8 GB of PC disk space and at least 8 GB of RAM. If you need to run KickStart on a… | FAQ ID: 470106 | 18 Apr 2018 |
| Connecting to the Model 2701 Multimeter / Data Acquisition / Switch System using KickStart version 2.0.0 The Model 2701 is not an LXI-C instrument. You must manually add its IP address in KickStart. Click on the “Advanced” section of the Instrument Pane in KickStart version 2.0.0. Enter the IP address for the Model 2701. | FAQ ID: 470101 | 18 Apr 2018 |
| Does KickStart support RS-232 communication? No. KickStart only communicates to instruments connected using USB, GPIB or LAN. | FAQ ID: 470096 | 18 Apr 2018 |
| Adding more SMU instruments to the I-V Characterizer App in KickStart version 2.0.0 Use the “Instruments” button in the I-V Characterizer app toolbar to access the “Add Channels” button to add more SMU instruments to your test. You can add up to 4 SMU instruments in a single I-V Characterizer app. | FAQ ID: 470091 | 18 Apr 2018 |
| Exporting Data in KickStart version 2.0.0. Export the reading table as a .csv file or the graph as a .png file using the “Export” button in the Run History menu. | FAQ ID: 469991 | 17 Apr 2018 |
| Does Kickstart support the 2600? The 2600A or 2600B? Kickstart version 1.9.8 or greater does support the 2600A and 2600B models. Kickstart does not work with the non-A or non-B 2600 instrument models. | FAQ ID: 255366 | 17 Apr 2018 |
